ＣＦＴ造
増岡組は、より良い空間創造のために
ＣＦＴ造の技術を取り入れたご提案を行っています。
・
柱間の拡大は、平面計画や許容性スパンの自由度が向上します。
・
構造的な階高上限の向上や、高層化への対応が可能となります。
・
柱断面のコンパクト化や柱減少により、有効床面積が増大します。
・
無耐火被覆工法の採用により、柱仕上の多様性と合理化が可能です。
●
ＣＦＴ造は、優れた柱剛性や耐火性能を活かして、オフィスや集合住宅、各種複合ビルに勝つようされています。
●
アンボンド工法やトラス屋根工法等の大架構技術との併用により、用途の特性に応じた無柱大空間が可能になります。
ＲＣ造・ＳＲＣ造・Ｓ造に続く第４の新しい構造システム
【ＣＦＴ造とは】

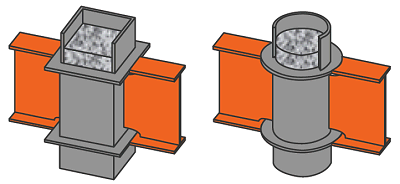

ＣＦＴ造とは、鋼管内にコンクリートを充填した構造形式で、主に柱として低層から超高層建物まで幅広く適用できる新しい躯体システムです。
鋼管とコンクリートの特性を十分に引き出すことにより、従来のＳ造や、ＲＣ造、ＳＲＣ造に比べ、耐震・耐火性能に優れた特性を発揮します。
【ＣＦＴ造の相乗効果】
鋼管とコンクリートが相互に拘束することにより、在来工法で計算されている加算よりも構造的な性能が増大します。
この相乗効果を「相互拘束効果」と言います。
コンクリートの均質、密実かつ隙間のない充填と必要な強度発現および鋼管とコンクリートの一体化を保証することで、相互拘束効果を考慮した設計も可能となります。
【ＣＦＴ造の無耐火被覆工法】
ＣＦＴ造柱は、一般的には鉄骨造と同様に耐火被覆を施すことになっています。しかし実験で、加熱により鋼管の耐力は低下しても軸力を充填コンクリートで一定時間保持できることが確認されています。
従って、一定の条件下で耐火被覆の取りやめや軽減が可能となり、仕上のコスト削減が可能となります。
【ＣＦＴ造の施工品質】
ＣＦＴ造は、技術難易度が高い施工法が必要となります。
その高い施工品質を確保するために、ＣＦＴ造施工技術ランク制度を運用している（社）新都市ハウジング協会で、以下の制度を設けています。
制度に適合する高度な品質管理の下に施工が行われています。
●
ＣＦＴ造施工管理技術者の資格試験と登録制度
●
施工者の施工技術力の審査およびＣＦＴ造施工技術登録制度
●
ＣＦＴ造の施工技術指導と施工計画の審査
【ＣＦＴ造の当社施工例】 加須物流センター
当倉庫は、２階建倉庫で２階にも重量物が保管されます。そのために、１階の倉庫空間はＣＦＴ造による大スパンの構造により有効に活用されています。
１階倉庫
ＣＦＴ造による大空間倉庫
コンクリート圧入口
柱コンクリート打設前の状況です。
手前柱の赤い部分がコンクリートの圧入口で、コンクリート硬化後に撤去して仕上げます。
コンクリート圧入監視
試験柱のコンクリートの打設状況は、カメラにより、遠隔で監視します。
→
パンフレットはこちら
（ＰＤＦファイル／印刷不可）
※ｗｅｂ公開用に解像度を低く設定しております。
